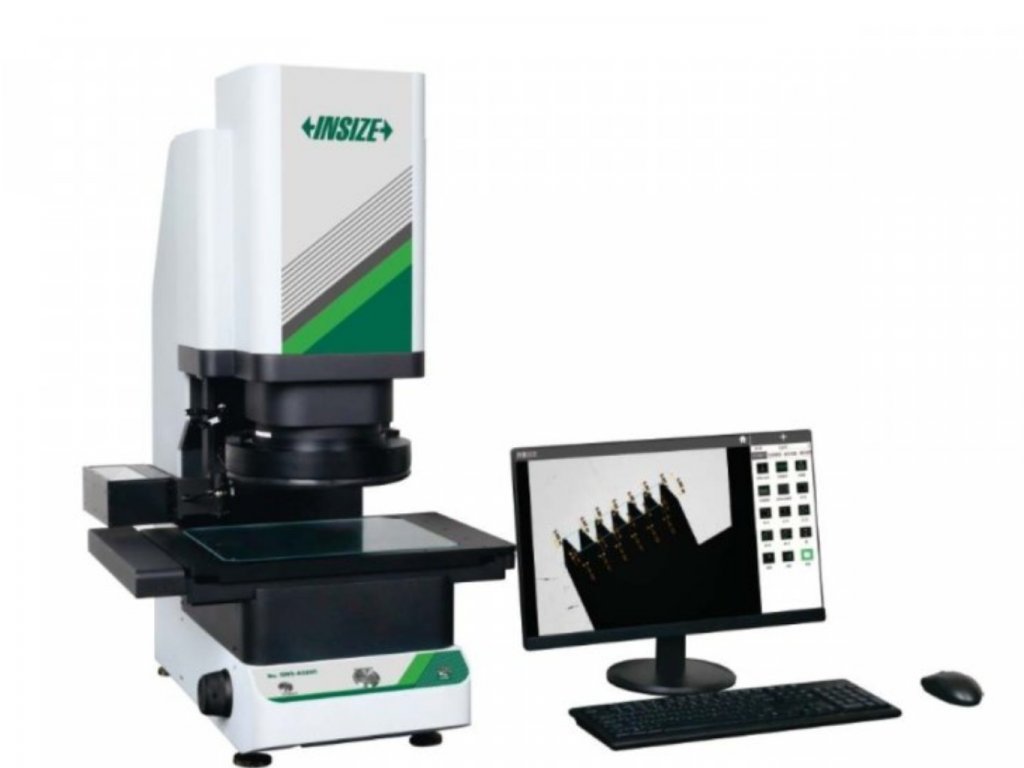

Gyors optikai mérőgép kétmezős, kettős telecentrikus - INSIZE QMS-A315

• Lencse és méréstartomány: széles látómező: 100x80 mm, 300x200 mm

                                                kis látómező: 25x20 mm, 230x130 mm

• Pontosság: toldás nélkül: széles látómező: ±3µm, (⌀80x60 mm fókuszált mezőben és 20°C ±1°C környezetben)

                                           kis látómező: ±1µm, (⌀20x16 mm fókuszált mezőben és 20°C ±1°C környezetben)

                      toldással: széles látómező: ±(5+0.02L)µm, (⌀270x180 mm fókuszált mezőben és 20°C ±1°C környezetben, a munkadarab tömege kevesebb mint 2 kg, L= tárgyasztal elmozdulása)

                                           kis látómező: ±(3+0.02L)µm, (⌀207x117 mm fókuszált mezőben és 20°C ±1°C környezetben, a munkadarab tömege kevesebb mint 2 kg, L= tárgyasztal elmozdulása)

• Ismételhetőség: toldás nélkül: széles látómező: ±1µm

                                                   kis látómező: ±0.5µm

                            toldással: széles látómező: ±2µm

                                             kis látómező: ±1.5µm

• Elmozdulás: 205x125x75 mm

• Munkadarab maximális tömege: 5 kg

• Mérési idő: <2S (másodperc)

• Mérési adat: 2D

• Áramforrás: 220V, 50/Hz , 600W

• Megvilágítás: telecentrikus megvilágítás (programozható és szabályozható), LED fénygyűrű és opcionális koaxiális megvilágítás

• Környezet igény: hőmérséklet: 20°C ±2°C, relatív páratartalom: 30%~80%, rezgés: <0.002g és <15Hz

• Méret: 532x497x766 mm

• Tömeg: 60 kg

• Sztenderd szállítmány: főegység, számítógép és szoftver

• Opcionális tartozékok: koaxiális megvilágítás (kód: QMS-23-A3), szoftver adatközvetítő funkció (kód: QMS-23-D1), CAD adatvétel funkció (kód: QMS-23-C1) és lézer érzékelő (kód: QMS-43-SJ1) és lábkacsoló (kód: QMS-43-FS1)

+ szükséges szolgáltatások az üzembe helyezéshez

» telepítés a helyszínen

» beállítások elvégzése az üzembe helyezéshez

» Oktatás kezelőknek (angolul)

» 1 éves technikai támogatás

*A szolgáltatás teljes árával kapcsolatban kérjük vegye fel velünk a kapcsolatot.
